一、产品简介
本机是中药饮片加工的关键设备之一。该机是由本公司自行研制、设计的新产品，它能对中药材和农产品进行“软化”加工，便于后续切制加工。具有药材含水率低、软化效果好、软化速度快，避免有效成份流失等优点。方形箱体的有效容积率达100% ，新型冲气式密封机构能满足高真空密封要求，开机 (阀门的开闭) 、容器的密封、抽真空、真空度 控制、汽相置换、关机等过程均自动完成。箱体装有安全阀，使用时安全、可靠。二、结构和工作原理

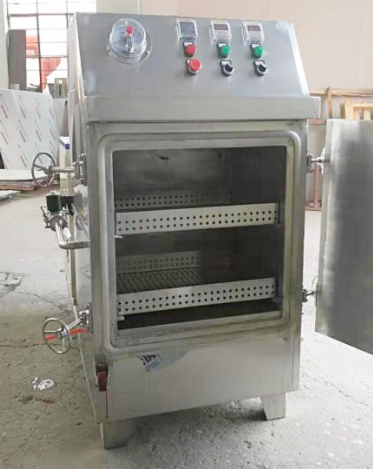

本机由方形箱体、气泵及冲气式密封机构、水环式真空泵、循环水水箱及控制系统、各种电磁阀、报警装置等组成。物料由人工装入方形箱体内，锁闭箱门，按下启动按钮，箱门密封、抽真空、真空度控制、 汽相置换、软化时间、报警、停机等过程自动完成。根据气体具有强力的穿透性的特点，将处于高真空下的药材通入水蒸汽，水分即刻充满所有空间，使药材在低含水量的情况下，快速、均匀软化。该设备设有压力保护安全阀，一定要确保设备在润药过程中始终保持常压状态 (0.05 Mpa 内)。
三、机体主要配置：
1、机体内板采用δ2mm304/2B不锈钢制作，内表面精密抛光处理；
2、机体外包采用δ 1.0mm304/2B不锈钢制作，表面亚光复膜；
3、料盘采用δ 1.0mm304/2B不锈钢板制作，四周和底部冲孔；
4、配套小车全部采用304不锈钢制作；
5、加热为 (水、蒸汽加热)；
6、整机符合国家药品“GMP”标准。
四、主要技术参数
|
项目名称 |
RYJ—200 |
|
真空度 |
≤-0.09 (MPa) |
|
真空时控范围 |
0~99 ( min ) |
|
箱门密封压力 |
0.4-0.9 (MPa) |
|
箱体耐压 |
0.1~0.0.1 (MPa) |
|
软化时控范围 |
0~999 ( min ) |
|
水循环真空泵 |
0.75 (kw ) |
|
蒸汽发生器 |
3 (kw ) |
|
整机重量 |
600 (Kg) |
五、电气控制材料清单
|
序号 |
名称 |
文字符号 |
型号及规格 |
单位 |
备注 |
|
01 |
熔断器 |
FU |
RT28-32A |
只 |
|
|
02 |
漏电保护开关 |
|
DZ47/4P-D10A |
只 |
|
|
03 |
交流接触器 |
KM |
CJX1-9A (220V) |
只 |
|
|
04 |
小型继电器 |
K |
HH5-2P 、220V |
只 |
|
|
05 |
热继电器 |
FR |
JR36 (2.2~3.5A) |
只 |
|
|
06 |
真空压力表 |
|
Y-100ZT(轴向) |
只 |
|
|
07 |
压力控制器 |
|
YWK-60-C型 |
只 |
|
|
08 |
时间继电器 |
KT |
JS14S-99/220V |
只 |
|
|
09 |
电磁阀 |
Y |
2W250-25K/220V |
只 |
真空阀 |
|
10 |
电磁阀 |
|
2W160-15K/220V |
只 |
放空阀 |
|
11 |
电磁阀 |
|
2L250-25V/220V |
只 |
蒸汽阀 |
|
12 |
电磁阀 |
|
2V025-08/220V |
只 |
冲泵阀放气阀 |
|
13 |
温控仪 Cu50 |
|
XMTD-3002 |
只 |
0~150℃ |
