一、用途:
本产品对中草药、蔬菜、水果表面泥沙、杂质、细菌、具有的洗净作用,适用于根茎类、皮类、种子、果实类、藤木类、贝壳类,矿物类,大 部分菌藻类的清洗,是大中小饮片厂,中药厂,医院理想洗净设备。
二、工作原理:
本机采用循环水和纯净水,两种洗涤方式可提用户自选,采用橡皮轮 双轮同时驱动,运转平稳无噪音物料洗涤干净,节省劳动力,降低成本,操作简单,占地面积小,是中药、农产品、蔬菜洗涤最理想的产品,符合 “GMP”验证要求。

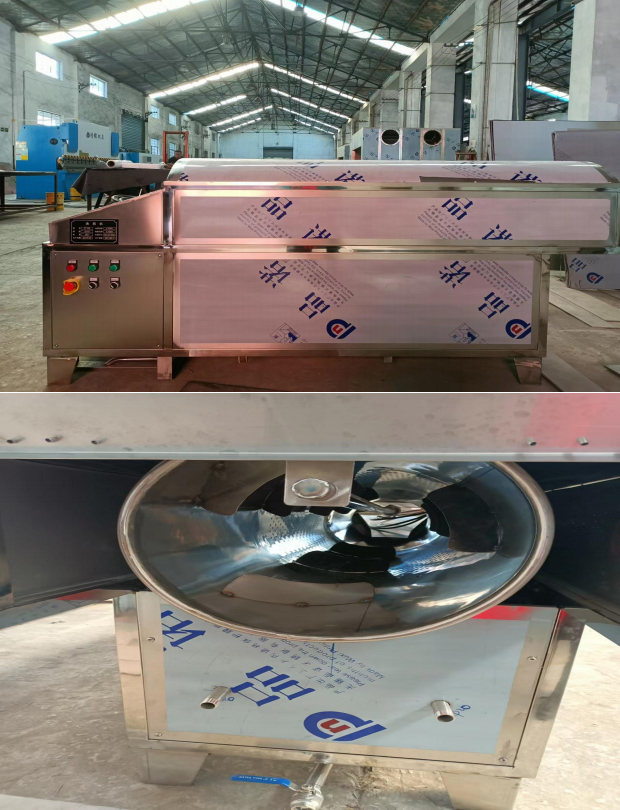

三、结构特点:
本机由支架、筒体、水箱 (循环水箱、排污水箱)、喷淋管、水泵、传 动电机、蜗轮箱、传动总成、控制系统等组成,本筒体内设有洗涤叶片,将物料进行正反转洗,本机除支架、电机、蜗轮箱外,其它均为优质不锈 钢 SUS-304 板材制作。
四、主要技术参数:
1 、滚筒尺寸:Ø400×2000mm
2 、外型尺寸:2600×700×1150 mm
3 、电机功率:1. 1kw
4 、水泵功率:1.5kw
4 、产 量 Kg:100-300
5 、转速 r/min :8
6 、耗水量 T:0.5-5
7 、机 重 Kg:600
五、设备主要配置规格、型号
序号 |
名称 |
规格型号 |
材质 |
供货商 |
1 |
转筒 |
δ 1.5mm |
304-2B |
张 浦 |
2 |
外包材 |
δ 1.2mm |
304-2B |
张 浦 |
3 |
水泵 |
2.2kw |
304-2B |
南京宁富 |
4 |
电机 |
1.5KW |
|
南京宁富 |
5 |
蜗轮箱 |
4M40:1 |
|
南京宁富 |
6 |
皮带轮 |
B¢ 125×2 |
|
南京宁富 |
7 |
皮带轮 |
Bc90×2 |
|
南京宁富 |
8 |
链轮 |
3/4 30z |
|
南京宁富 |
9 |
链轮 |
3/4 17z |
|
南京宁富 |
10 |
托轮 |
¢200 |
硅胶 |
南京宁富 |
11 |
传动轴 |
|
304-2B |
南京国瑜 |
12 |
轴承 |
208 |
|
南京宏达 |
13 |
轴座 |
1508 |
|
南京宏达 |
14 |
叶片 |
62mm |
304-2B |
张 浦 |
15 |
元钢 |
¢6 |
304-2B |
张 浦 |
16 |
管¢32 |
¢32×3 |
304-2B |
张 浦 |
17 |
管¢ 12 |
¢ 12×2 |
304-2B |
张 浦 |
18 |
球阀 |
Dg25 |
304-2B |
南京国瑜 |
19 |
水箱 |
61.2mm |
304-2B |
张 浦 |
20 |
放水装置 |
¢ 57×4 |
304-2B |
张 浦 |
21 |
阀兰 |
¢ 160×6 |
304-2B |
张 浦 |
22 |
上料斗 |
1.2mm |
304-2B |
张 浦 |
23 |
出料装置 |
61.2mm |
304-2B |
张 浦 |
24 |
快装节头 |
Dg25 |
304-2B |
南京国瑜 |
25 |
接触器 |
CT20-20A |
|
正泰电器 |
26 |
热保护 |
JZC1- 10A |
|
正泰电器 |
27 |
断路器 |
DZ47- 10-3P |
|
正泰电器 |
28 |
控制按钮 |
LAY3-22M |
|
正泰电器 |
29 |
控制按钮 |
LA18-25M |
|
正泰电器 |
30 |
指示灯 |
XDJ1-22 |
|
正泰电器 |
31 |
框架 |
8# |
A3 |
南 钢 |
32 |
角钢 |
5# |
A3 |
南 钢 |
